Secador por pulverización con atomizador rotativo LPG

Correo electrónico: techservice@longxinglobal.com.cn

Tel: 008613611616575

Whatsapp: 8613611616575

SOLICITAR COTIZACIÓN

Detalles del producto

El secado por atomización es un proceso que dispersa el líquido bruto en finas gotas mediante un atomizador. Los productos en polvo se obtienen mediante el contacto directo entre las gotas y el aire caliente u otros gases. Las materias primas pueden ser soluciones, emulsiones, suspensiones, fundidos o pastas. Los productos terminados pueden procesarse en polvo, gránulos, esferas huecas o aglomerados según se requiera.

El secador por atomización centrífugo adopta un diseño de circulación de aire caliente y atomización centrífuga de flujo paralelo. El aire se filtra a través de filtros de eficiencia primaria y media, se calienta y se entrega al distribuidor de aire en la parte superior del secador. El aire caliente entra en la cámara de secado uniformemente en un patrón en espiral.

Los materiales líquidos se bombean al atomizador centrífugo de alta velocidad montado en la parte superior de la torre. Bajo la fuerza centrífuga, los materiales se atomizan en gotas diminutas. Las gotas fluyen en paralelo con el aire caliente y se convierten en productos terminados en un tiempo extremadamente corto.

Los productos finales se recogen continuamente desde el fondo de la torre y el separador ciclónico. El gas de escape se desempolva y se descarga mediante el ventilador de tiro inducido.

Principio de funcionamiento del secador por atomización centrífugo

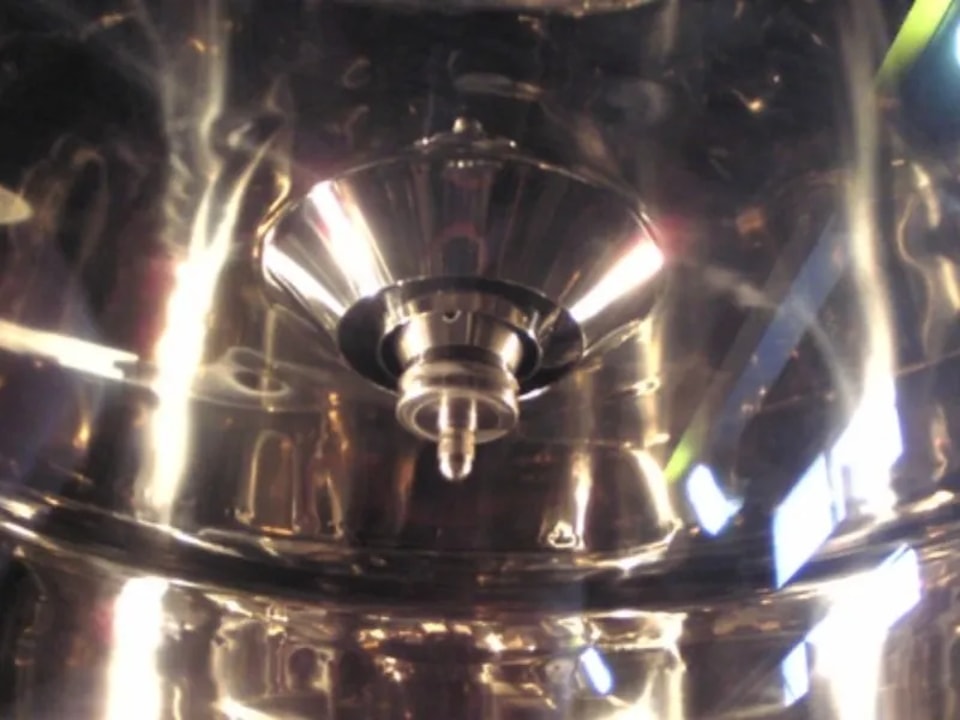

El secador por atomización centrífugo atomiza los materiales de alimentación en finas gotas mediante la fuerza centrífuga generada por atomizadores rotativos de alta velocidad. Las gotas entran en contacto instantáneo con el aire caliente distribuido a través del distribuidor de aire caliente de voluta y se secan rápidamente.

El líquido de alimentación es expulsado desde el borde del disco rotativo de alta velocidad a una velocidad lineal superior a 110 m/s para su atomización. El tamaño relativamente grande de la gota atomizada requiere una torre de secado con un gran diámetro interior. Las gotas presentan una dimensión de partícula uniforme tras la eyección centrífuga. Se secan inmediatamente al contacto con el aire caliente y forman mayoritariamente un polvo fino hueco con un tamaño de partícula consistente y relativamente pequeño.

Ampliamente aplicado en los sectores químico, alimentario, farmacéutico y otros sectores industriales, el secador maneja materias primas con diversas propiedades para producir bienes terminados que cumplen con especificaciones personalizadas. En consecuencia, existen diferencias en los procedimientos tecnológicos, la disposición del proceso, la estructura del equipo, los parámetros operativos y los accesorios auxiliares.

Existen múltiples opciones disponibles para los dispositivos de separación y recuperación de productos, incluyendo separadores ciclónicos estándar y combinados, filtros de mangas, conjuntos de ciclón-filtro de mangas, combinaciones de ciclón-colector de polvo húmedo y combinaciones de mangas-colector de polvo húmedo. Las unidades de recuperación correspondientes pueden personalizarse según las características del material y las demandas del cliente.

Se pueden equipar sistemas opcionales de post-procesamiento, como el sistema de secado secundario de lecho fluidizado vibratorio ZLG, transporte neumático, deshumidificación, dosificación y sistemas de cribado de polvo para satisfacer diversos requisitos de producción.

Características del secador por atomización centrífugo

Basándose en tecnologías avanzadas y aprovechando años de experiencia e innovación tecnológica, Longxin Drying optimiza continuamente los secadores por atomización centrífugos y ha obtenido múltiples patentes, incluidas ZL202122093525.2 y ZL202321448173.0. El equipo se vende bien a nivel nacional y se exporta al extranjero.

Los usuarios confirman que los productos terminados logran un rendimiento ideal en contenido de humedad, color, fragancia, tamaño de partícula, solubilidad, gravedad específica y otros indicadores clave.

Rápida velocidad de secado. La atomización expande enormemente el área superficial del material. Alrededor del 95% al 98% de la humedad se evapora instantáneamente al contacto con el aire caliente en pocos segundos, lo que lo hace ideal para materiales sensibles al calor.
El secado tiene lugar en aire caliente, por lo que los productos terminados mantienen una forma esférica similar a las gotas originales con excelente dispersibilidad, fluidez y solubilidad. La máquina funciona de manera estable con un ajuste sencillo de parámetros y acceso a operación automática.
Proceso de producción simplificado y operación conveniente. Los materiales líquidos con un contenido de humedad del 40% al 60%, y hasta el 90% para materiales especiales, pueden secarse en polvo y gránulos en una sola pasada. No se requiere trituración ni cribado posterior, reduciendo los procedimientos de trabajo y mejorando la pureza del producto. Crea condiciones de trabajo limpias y previene eficazmente la dispersión de polvo.
El tamaño de partícula del producto, la densidad aparente y el contenido de humedad pueden ajustarse dentro de un rango determinado modificando los parámetros operativos para un control y gestión sencillos.
Procesa diversas materias primas como soluciones, lodos, emulsiones, suspensiones, pastas, fundidos y tortas de filtración.
Ámbito de aplicación del secador por atomización centrífuga
1. Productos químicos
  Policloruro de aluminio, colorante disperso, colorante reactivo, catalizador orgánico, blanco de carbono, detergente para ropa, sulfato de zinc, dióxido de silicio, metasilicato de sodio, fluoruro de potasio, carbonato de calcio, sulfato de potasio, catalizador inorgánico, diversos líquidos residuales
2. Industria alimentaria
  Leche entera en polvo, caseína, cacao en polvo, sustituto de leche en polvo, clara y yema de huevo en polvo;
  Avena, esencia de pollo, té instantáneo, condimentos, extracto de carne, proteína, proteína de soja, proteína de maní, hidrolizado de proteína;
  Licor de maceración de maíz, almidón de maíz, glucosa, pectina, maltosa, sorbato de potasio, calabaza en polvo
3. Productos farmacéuticos
  Extracto de hierbas chinas, pegamento medicinal, levadura, vitamina, antibiótico, amilasa, lipasa
4. Resinas plásticas
  Látex AB, látex ABS, resina de urea-formaldehído, resina fenólica, resina de melamina-formaldehído, polietileno, cloruro de polivinilo
5. Detergentes
  Detergente en polvo de alta calidad, detergente en polvo común, jabón en polvo, soda en polvo, emulsionante, agente blanqueador, agente de fosfato
6. Cerámica
  Alúmina, zirconia, óxido de magnesio, óxido de titanio, titanato de magnesio, caolín, diversas ferritas y óxidos metálicos
Parámetros técnicos del secador por atomización centrífuga

Modelo / Parámetro	LPG-5	LPG-25	LPG-50	LPG-100	LPG-150	LPG-200	LPG-500	LPG-800	LPG-1000	LPG-2000	LPG-3000	LPG-4500	LPG-6500
Temperatura de entrada (°C)	140-350 (control automático)
Temperatura de salida (°C)	80-90
Tipo de atomización	Atomizador centrífugo de alta velocidad (accionamiento mecánico o control de velocidad por frecuencia infinitamente variable opcional)
Evaporación de agua (kg/h)	5	25	50	100	150	200	500	800	1000	2000	3000	4500	6500
Velocidad del atomizador (rpm)	25000	18000	18000	18000			18000		15000-18000		13000-18000
Diámetro del disco atomizador (mm)	60		120		150			180-210		Determinado según los requisitos del proceso
Potencia máx. de calefacción eléctrica (kW)	8	31.5	120	81	99	-
Tasa de recuperación de polvo (%)	≥95
Longitud ocupada (m)	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5	-
Anchura ocupada (m)	1.1	2.7	2.8	3.5	5.5	6	8	12	14	Determinado según el flujo del proceso, las condiciones de la planta y los requisitos del usuario
Altura del cuerpo de la torre (m)	1.75	4.5	5.5	6.7	7.2	8	10	11	15
Altura de elevación de la boquilla (m)	--	2.5	2.5	3.2	3.2	3.2	3.2	3.2	3.2

Nota: La capacidad de evaporación de agua está relacionada con las propiedades del material, la temperatura de entrada del aire caliente y la temperatura de salida. Cuando la temperatura de salida es de 90 ℃, la curva de evaporación de agua se muestra en la figura anterior (solo para referencia de selección de modelo). Los parámetros están sujetos a cambios sin previo aviso debido a las actualizaciones continuas del producto.

Instrucciones de pedido para el secador por atomización centrífuga

Nombre y propiedades físicas del material líquido: contenido de sólidos (o contenido de humedad), viscosidad, tensión superficial, valor de pH, etc.
Características del producto: densidad aparente del polvo seco, contenido de humedad residual permitido, rango de tamaño de partícula, temperatura máxima tolerable.
Requisitos especiales (si los hay): rango de gravedad específica, color, fragancia y otros.
Capacidad de producción y horas de trabajo diarias.
Fuentes de energía disponibles: presión de vapor, electricidad, carbón, fueloil, gas natural, gas licuado y otros combustibles.
Requisitos de control: modos de control de la temperatura del aire de entrada y salida, sistema de alimentación y martillo neumático, así como el esquema de control general del sistema.
Requisitos de recolección de material: selección de separador ciclónico, filtro de mangas, colector de polvo húmedo y otros dispositivos según las características del producto y las condiciones del sitio.
Otras demandas especiales: espacio del taller, límite de altura, especificaciones especiales de suministro eléctrico, etc.

Nota: Los clientes pueden proporcionar información parcial basada en las condiciones reales. Los parámetros restantes pueden confirmarse mediante pruebas o negociación basada en la experiencia profesional.

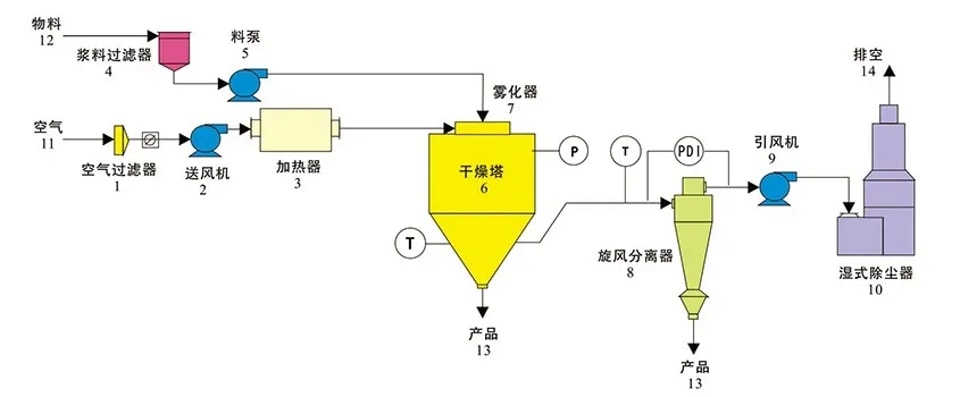

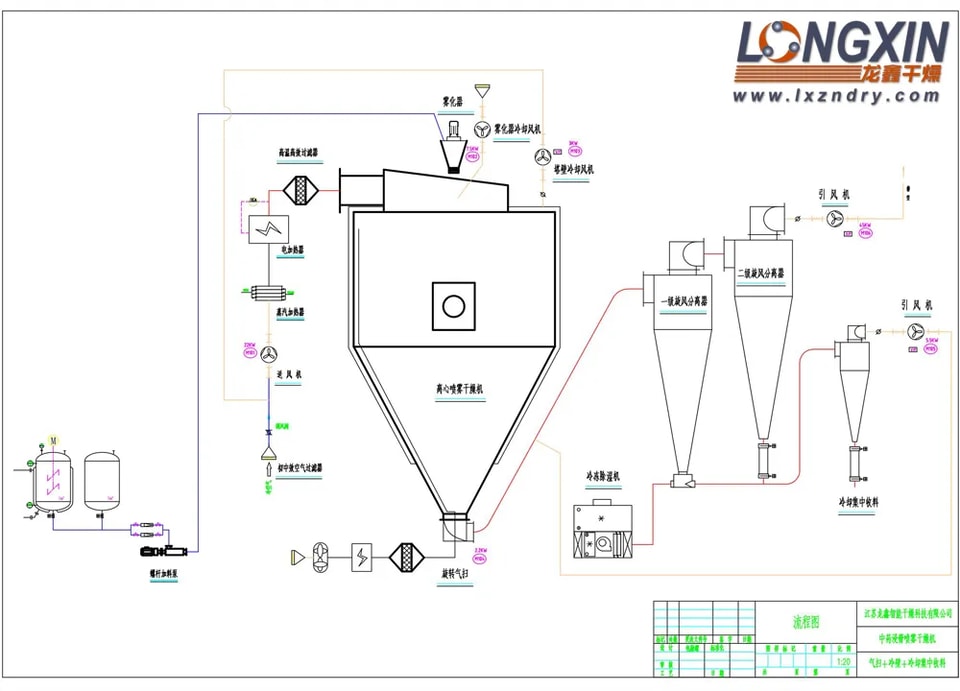

Diagrama de flujo del proceso 1 - Tipo estándar
