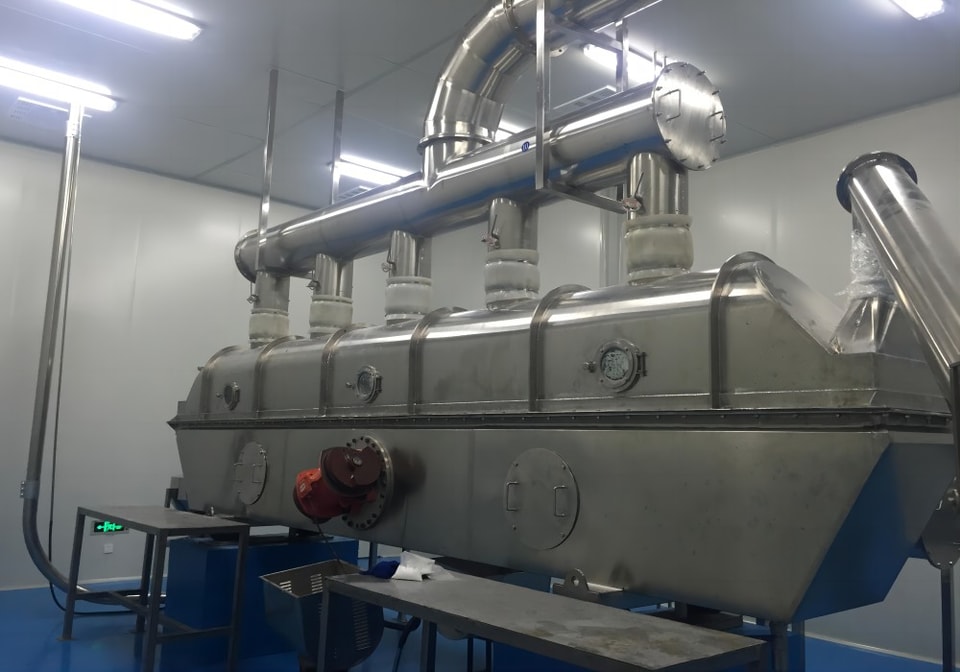

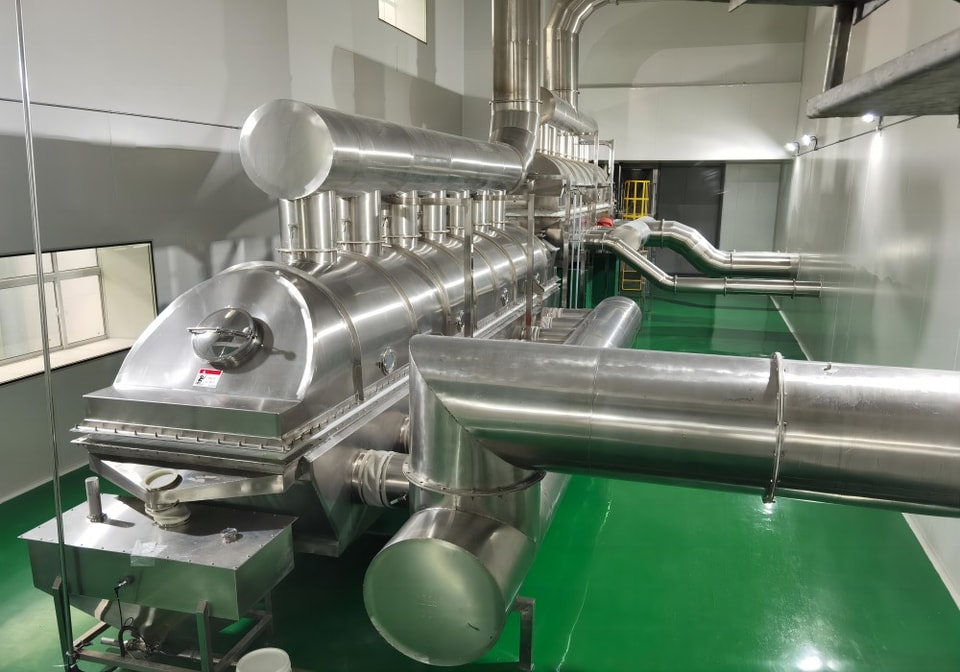

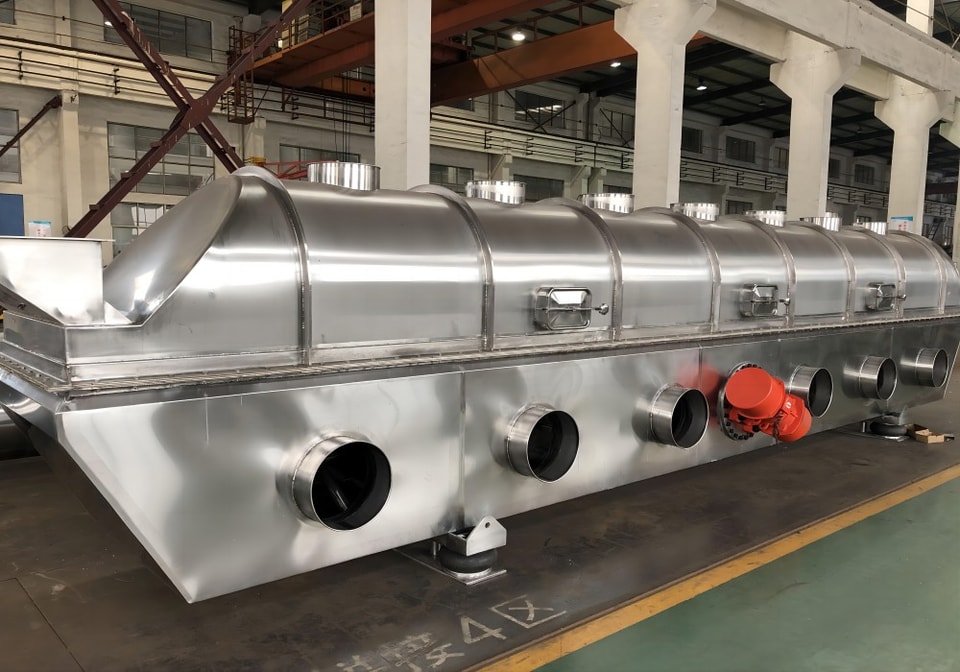

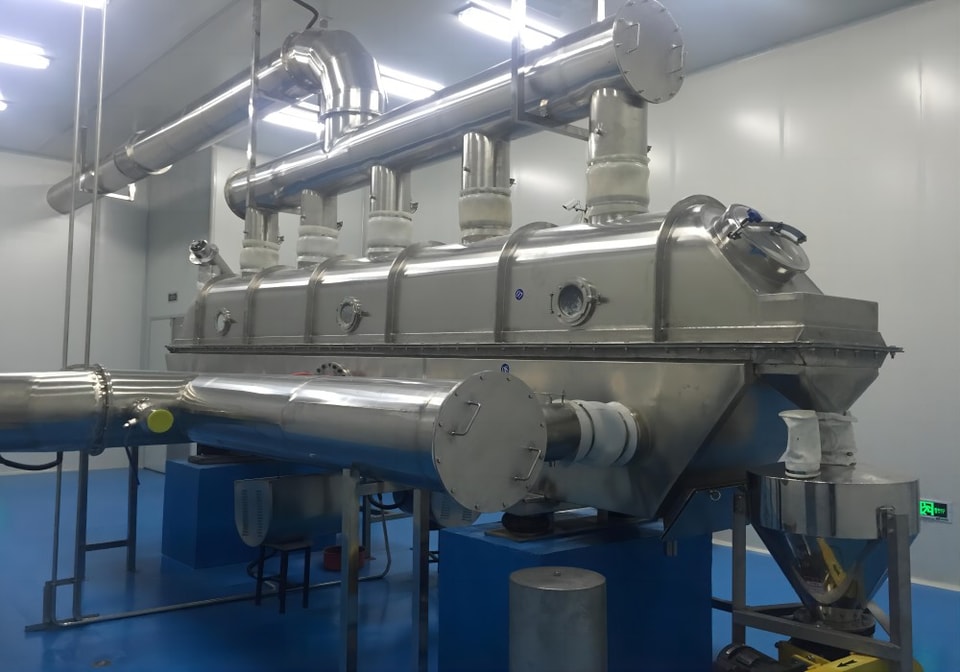

Secador de lecho fluido vibratorio

Descripción general del equipo de secado de lecho fluidizado vibratorio

El secador de lecho fluidizado vibratorio lineal de la serie ZLG es un nuevo tipo de equipo de secado (enfriamiento) desarrollado sobre la base de la absorción de tecnología avanzada extranjera y la combinación de más de diez años de experiencia en secado. Se ha utilizado ampliamente en diversos sectores industriales. El lecho fluidizado vibratorio no solo posee una excelente función de secado, sino que también puede realizar procesos de granulación, enfriamiento, pulverización de pequeñas cantidades de líquido, cribado y transporte según las necesidades del proceso.

El lecho fluidizado vibratorio es un secador de aire caliente en línea mejorado. Durante su funcionamiento, la excitación proporcionada por el motor de vibración u otros métodos hace que el material avance a saltos sobre la placa de distribución de aire. Al mismo tiempo, entra en contacto con el aire caliente enviado bajo la placa de distribución para realizar la transferencia de calor y masa. La caja inferior proporciona una cámara de aire estable para la capa del lecho. Al ajustar el ventilador de infiltración, se mantiene la parte superior del lecho en la caja superior con una ligera presión, conservando un entorno de secado óptimo y evitando la fuga de polvo. La placa de distribución de aire soporta el material y distribuye el aire caliente de manera uniforme.

Principio de funcionamiento

El secador de lecho fluidizado vibratorio incrementa la vibración de la capa del lecho basándose en la fluidización del material, de modo que el material experimenta un proceso de lanzamiento y descompactación. Ambos se combinan orgánicamente para lograr el efecto de fluidización de la capa inferior.

La diferencia con el secador de lecho fluidizado tradicional es que el transporte y la fluidización del material en un secador convencional se completan totalmente mediante el aire (aire caliente), mientras que en el lecho fluidizado vibratorio se completan principalmente mediante la potencia de vibración. De esta manera, se puede reducir la velocidad mínima de fluidización del material, especialmente en los gránulos cercanos al fondo de la capa de material, lo que mejora la calidad de la fluidización de las partículas en la placa de distribución y permite realizar operaciones de secado normales en fluidos de difícil manejo.

Características de rendimiento

1. Debido a la aplicación de vibración, se puede reducir la velocidad mínima del aire de fluidización, lo que disminuye significativamente la demanda de aire y, por tanto, el arrastre de polvo. Al reducirse este consumo, el efecto de ahorro energético es notable.
2. Permite ajustar fácilmente los parámetros de vibración para modificar el comportamiento del material en el secador. Su operación de tipo pistón reduce los requisitos de uniformidad de granularidad y regularidad del material, facilitando la obtención de productos secados uniformes.
3. La vibración ayuda a la dispersión del material. Si se seleccionan los parámetros de vibración adecuados, los materiales propensos a aglomerarse o a generar canales en los lechos fluidizados convencionales pueden secarse sin problemas.
4. Debido a que no hay un retorno intenso, la velocidad del flujo de aire es menor que la de un lecho fluidizado común, lo que reduce el daño a las partículas del material. Es ideal para materiales que requieren que no se destruya el cristal ni el brillo superficial de las partículas durante el secado.
5. Debido a la vibración, se producirá ruido. Al mismo tiempo, la vida útil de algunas piezas individuales del dispositivo es más corta que en otros tipos de secadores.

Mejora del equipo

Basándonos en la experiencia de los usuarios, hemos realizado mejoras audaces en la estructura del lecho fluido vibratorio tradicional; otros pequeños ajustes simples no se describirán. Los puntos principales son los siguientes:

1. El equipo adopta un sistema de aire segmentado, con secciones diseñadas para pre-secado, secado intensivo y enfriamiento.
2. El equipo adopta una estructura de carga rápida en la parte superior e inferior del lecho, lo que permite limpiar fácil y rápidamente las partes principales de la unidad central.
3. En cuanto al diseño del equipo, hemos cambiado el flujo de aire plegado tradicional por un flujo a favor del viento para asegurar una distribución uniforme al llegar a la superficie del lecho, garantizando que el material reciba calor de forma homogénea, el producto sea uniforme y la resistencia del sistema sea baja.
4. Se utiliza la expansión de la caja del cuerpo para reducir las tuberías de escape en el lecho, lo que facilita la descarga, reduce los puntos de limpieza y mejora el efecto de secado.
5. De acuerdo con las características de secado del material, la placa del lecho fluidizado adopta una estructura de placa en forma de lengua. La dirección del viento es constante, la caída de presión es pequeña y el material se desplaza de forma uniforme, rápida y sin fugas.
6. El sistema adopta un diseño de estructura de lecho combinado de secado y enfriamiento, que ofrece un gran rendimiento y alta capacidad de ajuste. Además, en el sistema de enfriamiento, se puede utilizar un dispositivo de deshumidificación por congelación para forzar el enfriamiento y deshumidificación del aire de entrada, asegurando el efecto de enfriamiento del material y evitando el fenómeno de recuperación de humedad durante el proceso.
