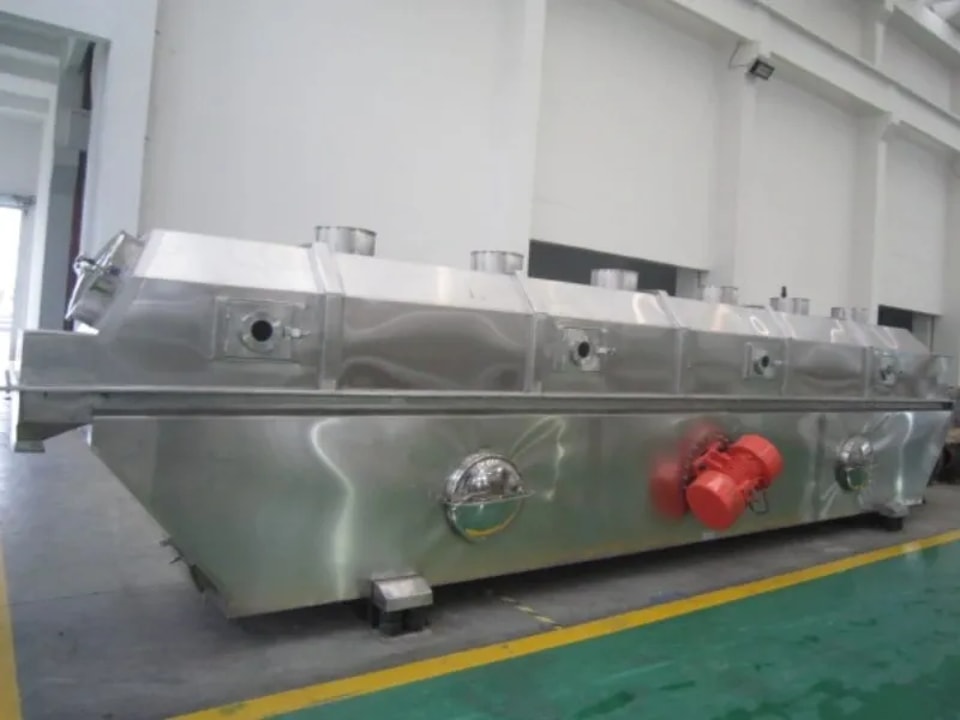

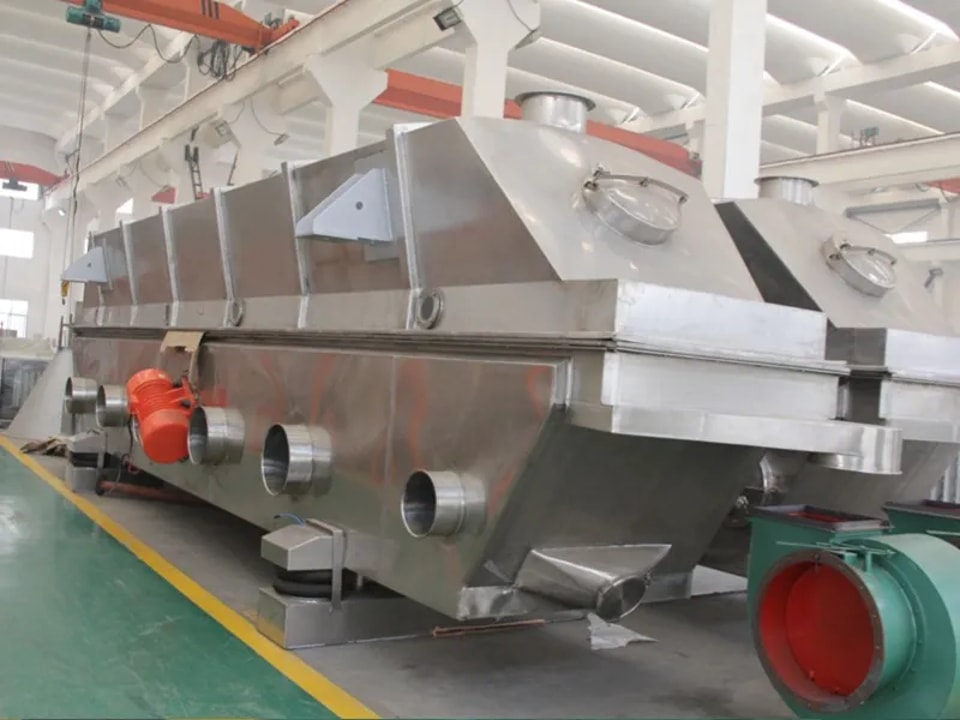

Secador de lecho fluido vibratorio ZLG

Principio de funcionamiento del secador de lecho fluidizado vibratorio

1. Entrada de aire caliente

   El aire caliente se entrega a la parte inferior del equipo y se distribuye uniformemente a través del lecho mediante la placa de distribución de aire.
2. Fluidización

   Las partículas se elevan y colisionan entre sí bajo una velocidad de flujo de aire suficiente para formar un estado fluidizado.
3. Asistencia por vibración

   La vibración mecánica horizontal o vertical mejora la fluidez del material, evita la adhesión de partículas y regula el tiempo de residencia para un secado uniforme.
4. Proceso de secado

   El contacto total entre los materiales y el aire caliente acelera la evaporación de la humedad, y el vapor se descarga junto con el flujo de aire.
5. Descarga de material

   Los materiales secos salen por la descarga y luego se recolectan para su posterior procesamiento y envasado.







   Características de rendimiento del secador de lecho fluidizado vibratorio

   En comparación con los secadores de lecho fijo tradicionales, esta unidad maneja mejor los materiales aglomerantes y pegajosos, ofreciendo una mayor eficiencia de secado y una calidad de producto uniforme. Los parámetros, incluyendo la frecuencia de vibración, la temperatura del aire caliente y el volumen del flujo de aire, pueden ajustarse para adaptarse a diversos materiales.

   1. La vibración reduce la velocidad mínima de aire de fluidización, disminuyendo el consumo de aire y el arrastre de polvo. Las instalaciones de apoyo pueden adoptar especificaciones más pequeñas, reduciendo el costo total del equipo y logrando un ahorro energético notable.
   2. El tiempo de residencia del material es ajustable mediante los parámetros de vibración. La operación de flujo pistón relaja los requisitos de uniformidad de las partículas y produce productos secados uniformemente de manera constante.
   3. La vibración facilita la dispersión del material. Un ajuste de vibración adecuado permite un secado fluidizado fluido para materiales propensos a la aglomeración y al flujo de canalización en los lechos fluidizados convencionales.
   4. El suave reflujo y la baja velocidad del flujo de aire minimizan el daño a las partículas. Es ideal para materiales que requieren una forma de cristal intacta y una superficie de partícula lisa.
   5. La vibración genera ruido, y ciertas piezas de desgaste tienen una vida útil más corta que otros tipos de secadores.



   Materiales aplicables

   Adecuado para diversos materiales granulares y en polvo con un rendimiento de fluidización favorable.

   1. Productos químicos: Catalizadores, resina, partículas de polímero
   2. Productos farmacéuticos: Gránulos medicinales, pellets de vitaminas
   3. Industria alimentaria: Condimentos, aditivos alimentarios, granos, productos azucareros
   4. Fertilizantes: Fertilizante compuesto, fertilizante de oligoelementos
   5. Procesamiento de minerales: Polvo mineral, óxidos metálicos
   6. Plásticos: Pellets de plástico, masterbatch de color



   Optimización del equipo

   Basándose en los comentarios de aplicaciones prácticas, se llevan a cabo las siguientes mejoras estructurales principales:

   1. Diseño de entrada de aire por secciones con zonas de pre-secado, secado intensivo y enfriamiento.
   2. Lechos superior e inferior de montaje rápido para una limpieza profunda y conveniente.
   3. La entrada de aire inferior sustituye a la tradicional entrada con deflectores, asegurando una distribución uniforme del calor, un secado homogéneo y una baja resistencia del sistema.
   4. La estructura del lecho superior ampliada centraliza la descarga de escape, reduce los puntos de limpieza y mejora el rendimiento del secado.
   5. Las placas del lecho en forma de lengüeta presentan una dirección de flujo de aire constante, baja caída de presión, transporte de material estable y cero fugas de material.
   6. La estructura integrada de secado y enfriamiento ofrece una gran producción y un ajuste flexible. Se puede equipar un deshumidificador de refrigeración para enfriar y deshumidificar el aire de entrada, evitando la reabsorción de humedad durante el enfriamiento.

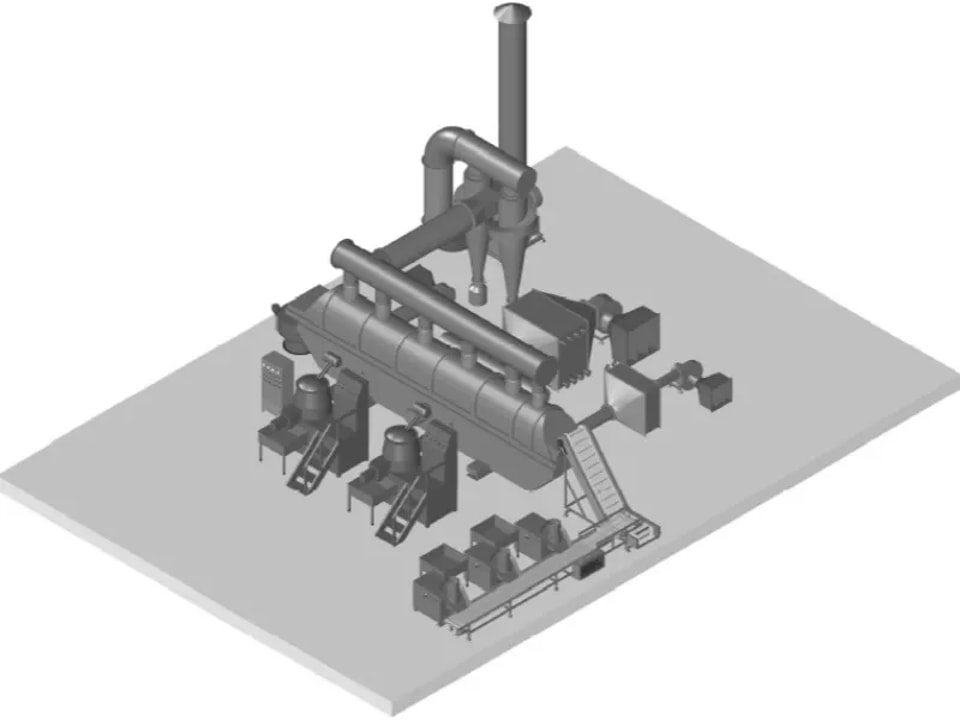

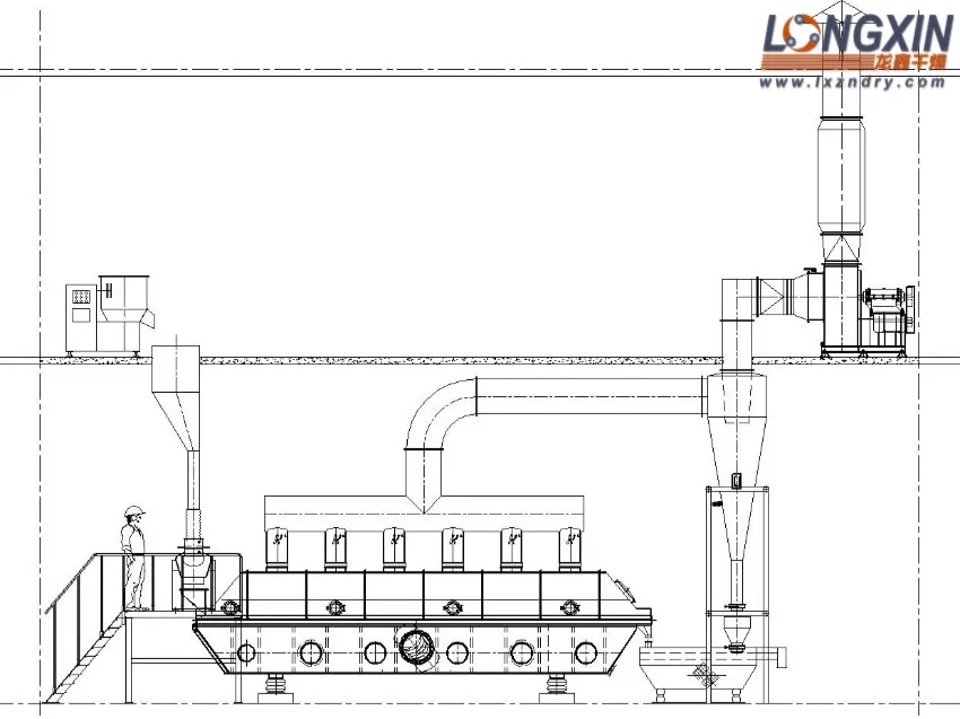

   Diagrama de flujo de proceso 1 del secador de lecho fluidizado vibratorio — Secado y enfriamiento integrados

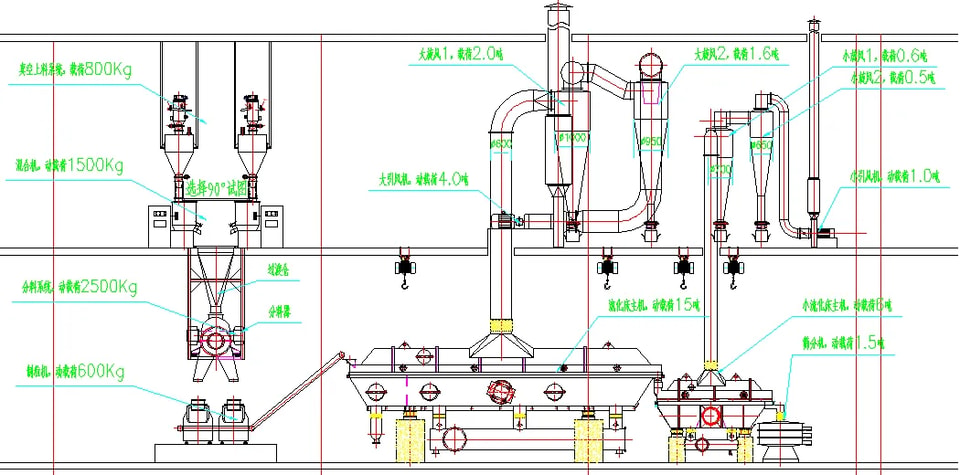

   Diagrama de flujo de proceso 2 del secador de lecho fluidizado vibratorio — Secado y enfriamiento en tándem de dos unidades
